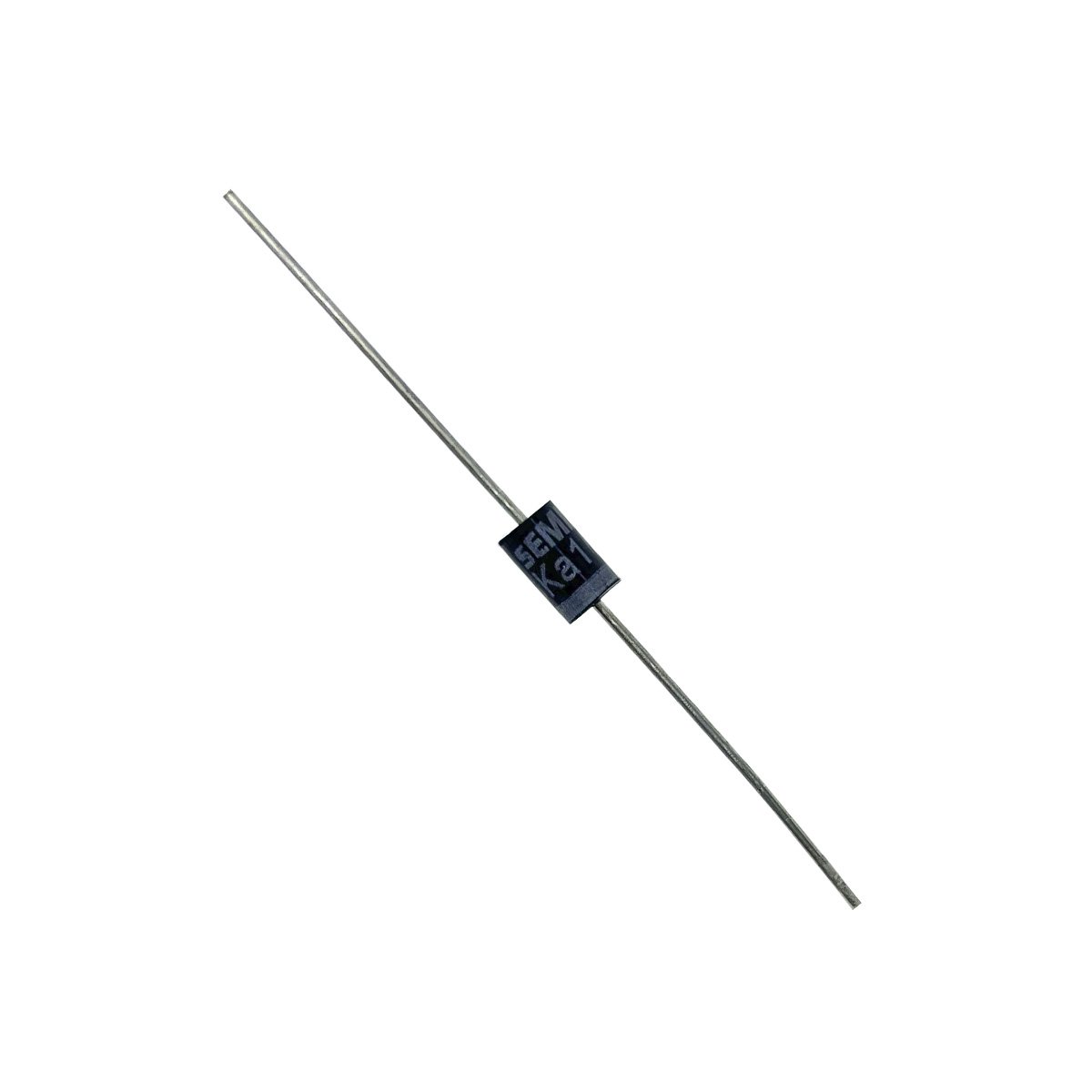

Diodo Retificador Axial

• Aparência: Corpo cilíndrico preto com uma faixa indicando o cátodo e dois terminais axiais.
• Características: Família mais comum de diodos, disponível em diversas correntes e tensões.
• Aplicação: Fontes de alimentação, carregadores, placas eletrônicas e retificação de corrente.

Diodo Rosqueável Semikron (Stud)

• Aparência: Corpo metálico com rosca para fixação em barramentos ou dissipadores de calor.
• Características: Projetado para altas correntes e elevada dissipação térmica. A família SKN é uma das mais tradicionais da Semikron.
• Aplicação: Retificadores industriais, máquinas de solda, carregadores industriais, nobreaks e fontes de potência.

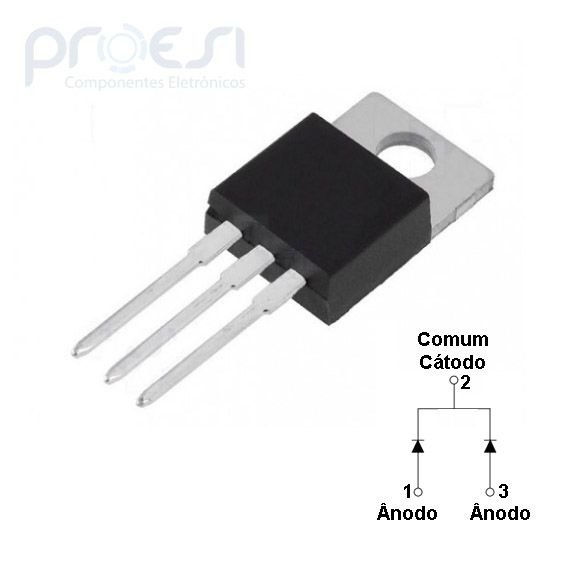

Diodo Schottky de Potência

• Aparência: Corpo retangular em encapsulamento TO-220, com aba metálica para fixação em dissipador e três terminais.
• Características: Possui baixa queda de tensão direta (VF) e alta eficiência, reduzindo perdas de energia e aquecimento. Disponível em diversos valores de corrente e tensão.
• Aplicação: Utilizado em fontes chaveadas, inversores, conversores DC-DC, carregadores, fontes industriais e circuitos de alta eficiência.

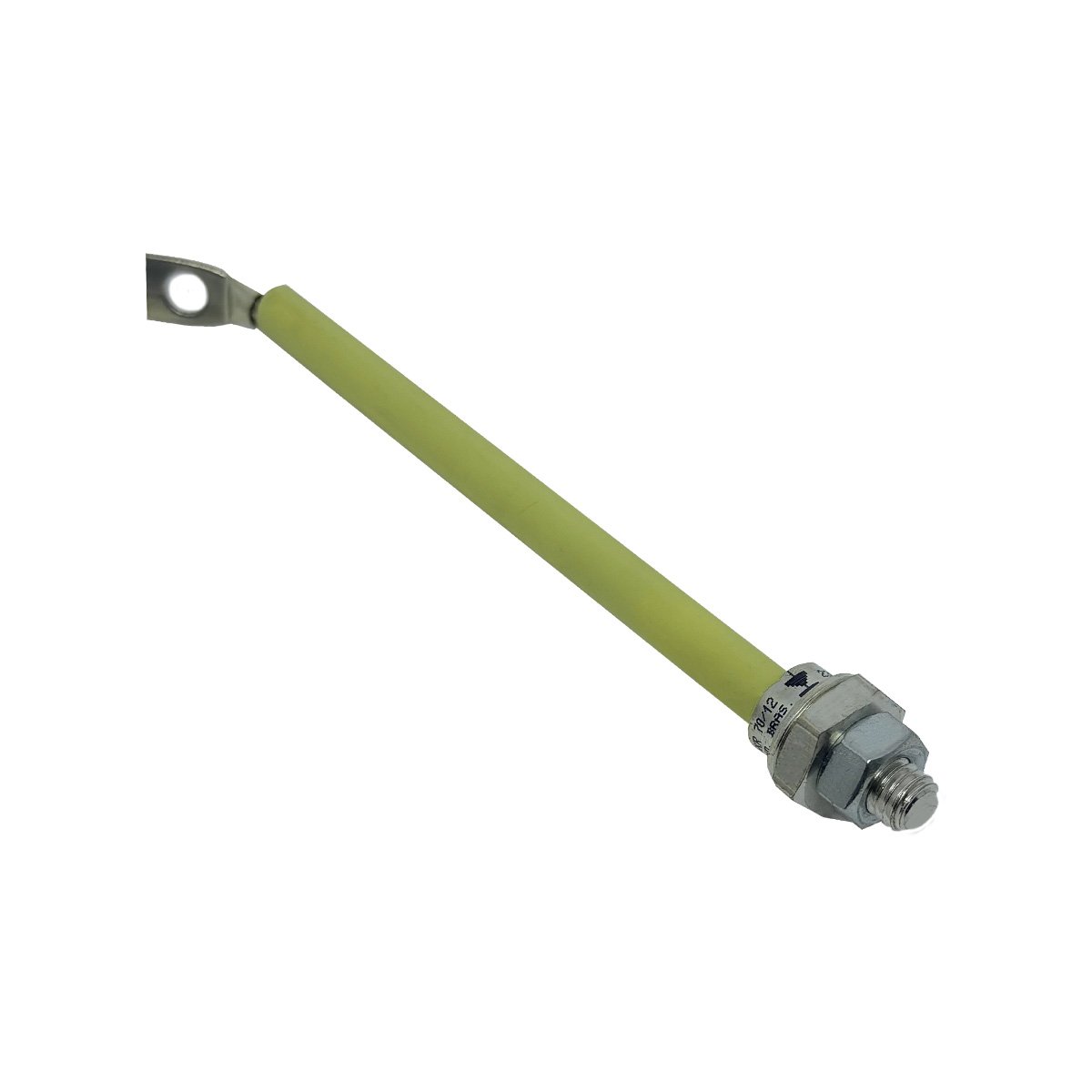

Diodo de Alta Tensão para Forno Micro-ondas

• Aparência: Corpo cilíndrico alongado e isolado, com terminais metálicos nas extremidades, desenvolvido para aplicações em alta tensão.
• Características: Projetado para suportar altas tensões, podendo ser encontrado em diferentes códigos de fabricante, como CL04-12, HVM10, HVM12 e T4512H. Apesar das variações elétricas, todos possuem construção semelhante e são destinados à mesma aplicação.
• Aplicação: Utilizado na fonte de alta tensão de fornos micro-ondas, trabalhando em conjunto com o transformador e o capacitor de alta tensão.

Diodo para Forno Micro-ondas

• Aparência: Corpo cilíndrico alongado e isolado, com terminais metálicos nas extremidades, projetado para trabalhar em alta tensão.
• Características: Diodo de alta tensão, geralmente do tipo duplo, desenvolvido para circuitos de fornos micro-ondas. Suporta tensões muito superiores às dos diodos eletrônicos convencionais.
• Aplicação: Utilizado na fonte de alta tensão de fornos micro-ondas, em conjunto com o transformador e o capacitor de alta tensão.

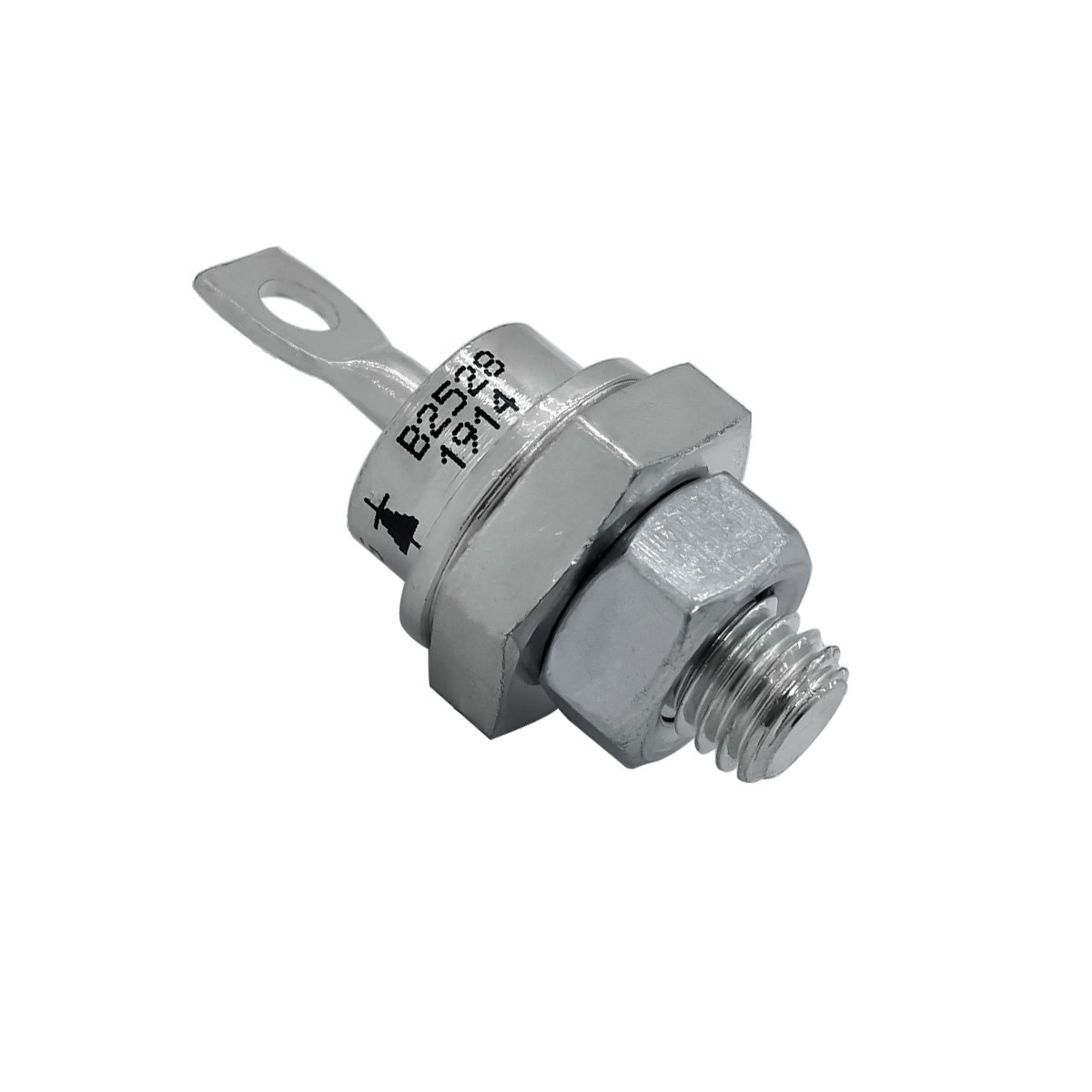

Diodo de Potência com Rosca M8

• Aparência: Corpo metálico cilíndrico com rosca M8 para fixação e um terminal superior para conexão elétrica.
• Características: Projetado para altas correntes e tensões, utilizando a base metálica como dissipador de calor. Neste modelo, a rosca corresponde ao terminal ânodo, conforme especificado pelo fabricante.
• Aplicação: Utilizado em retificadores industriais, fontes de alimentação, carregadores de baterias, máquinas de solda e equipamentos eletrônicos de potência.

Diodo de Potência em Módulo

• Aparência: Corpo retangular em plástico de alta resistência, com base metálica para fixação em dissipador e terminais por parafuso.
• Características: Projetado para suportar altas correntes e tensões, podendo incorporar um ou mais diodos no mesmo encapsulamento. Disponível em diversos códigos de fabricante, como a série DSEI da IXYS.
• Aplicação: Utilizado em inversores de frequência, fontes chaveadas, máquinas de solda, servoacionamentos, UPS (nobreaks) e equipamentos industriais de potência.

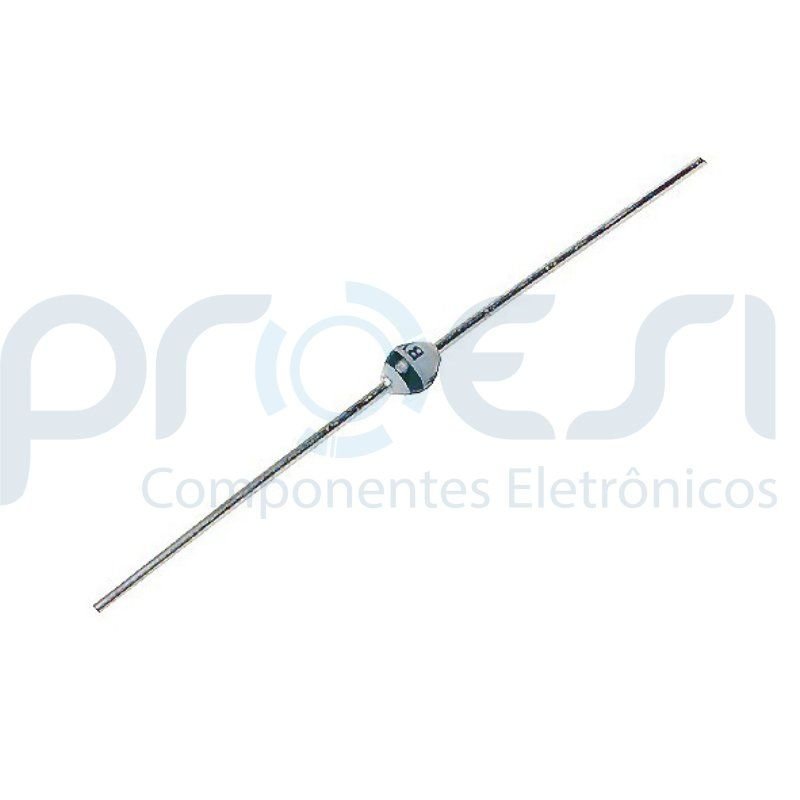

Diodo Avalanche

• Aparência: Corpo cilíndrico em encapsulamento SOD-57, com dois terminais axiais e faixa indicando a polaridade.
• Características: Projetado para suportar altas tensões reversas e operar na região de avalanche de forma controlada, protegendo circuitos contra picos de tensão e transientes elétricos.
• Aplicação: Utilizado em fontes de alimentação, equipamentos industriais, circuitos de proteção e aplicações que exigem alta confiabilidade em ambientes sujeitos a surtos elétricos.

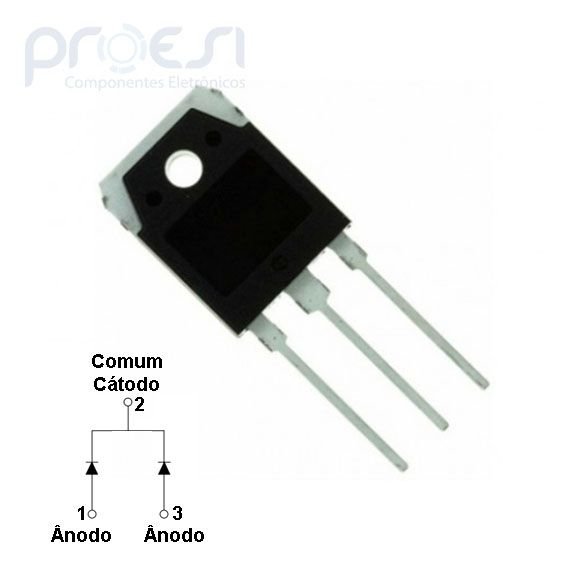

Diodo Ultra Fast (TO-3P)

• Aparência: Corpo plástico retangular no encapsulamento TO-3P, com três terminais e furo para fixação em dissipador de calor.
• Características: Projetado para altas correntes e comutação ultrarrápida, suportando até 40 A e 600 V, conforme o modelo.
• Aplicação: Utilizado em fontes chaveadas, inversores de frequência, nobreaks, soldadoras, carregadores e equipamentos eletrônicos de potência.

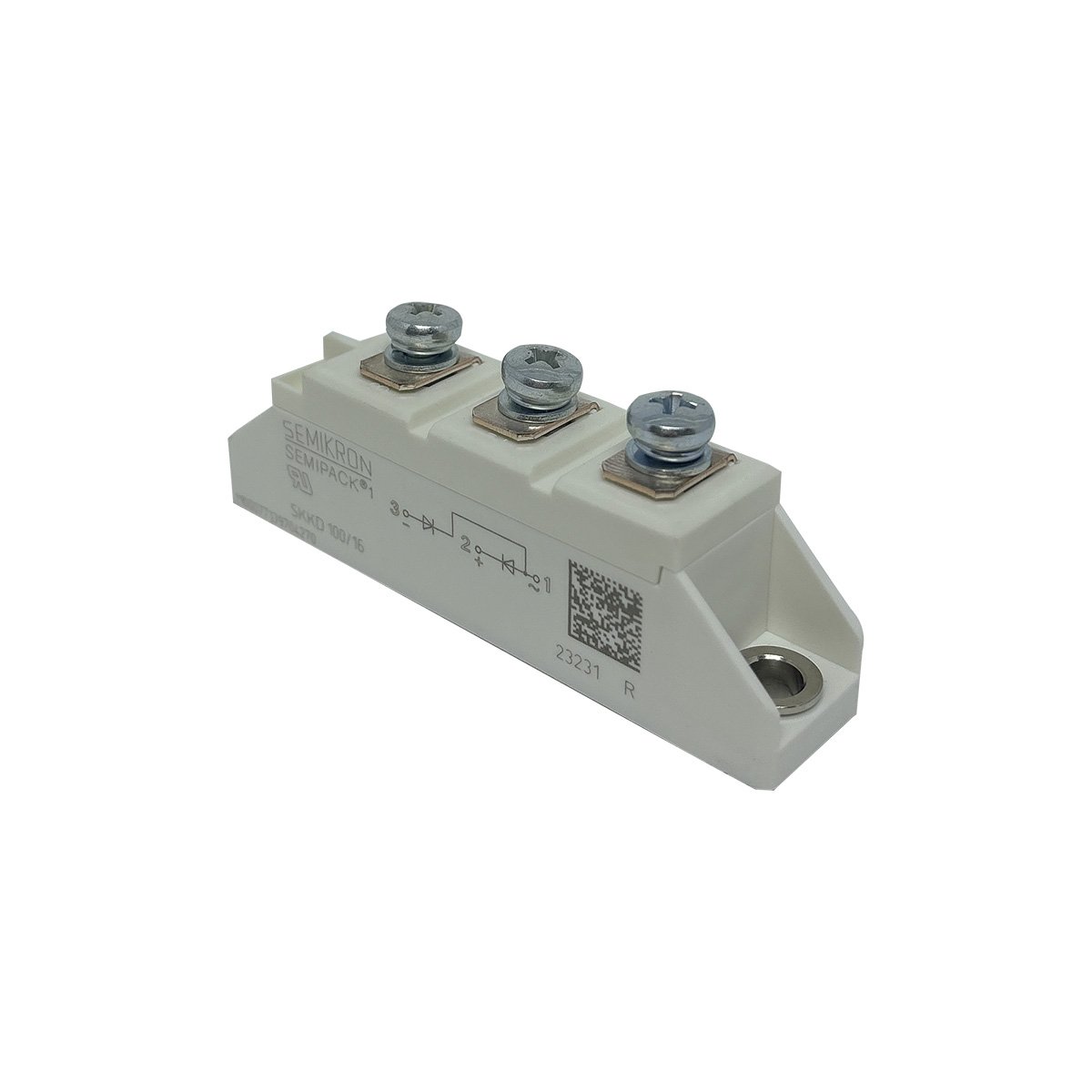

Módulo Diodo Semikron

• Aparência: Corpo retangular robusto com base metálica e múltiplos terminais para fixação em dissipadores.
• Características: Integra diodos de potência em um único módulo, suportando altas correntes e tensões.
• Aplicação: Inversores de frequência, acionamentos industriais, fontes de potência e conversores.

Diodo Retificador LGE

• Aparência: Corpo cilíndrico preto com dois terminais axiais e uma faixa indicando o cátodo.
• Características: Projetado para conduzir corrente em um único sentido, disponível em diferentes correntes e tensões.
• Aplicação: Fontes de alimentação, carregadores, placas eletrônicas e circuitos de retificação.

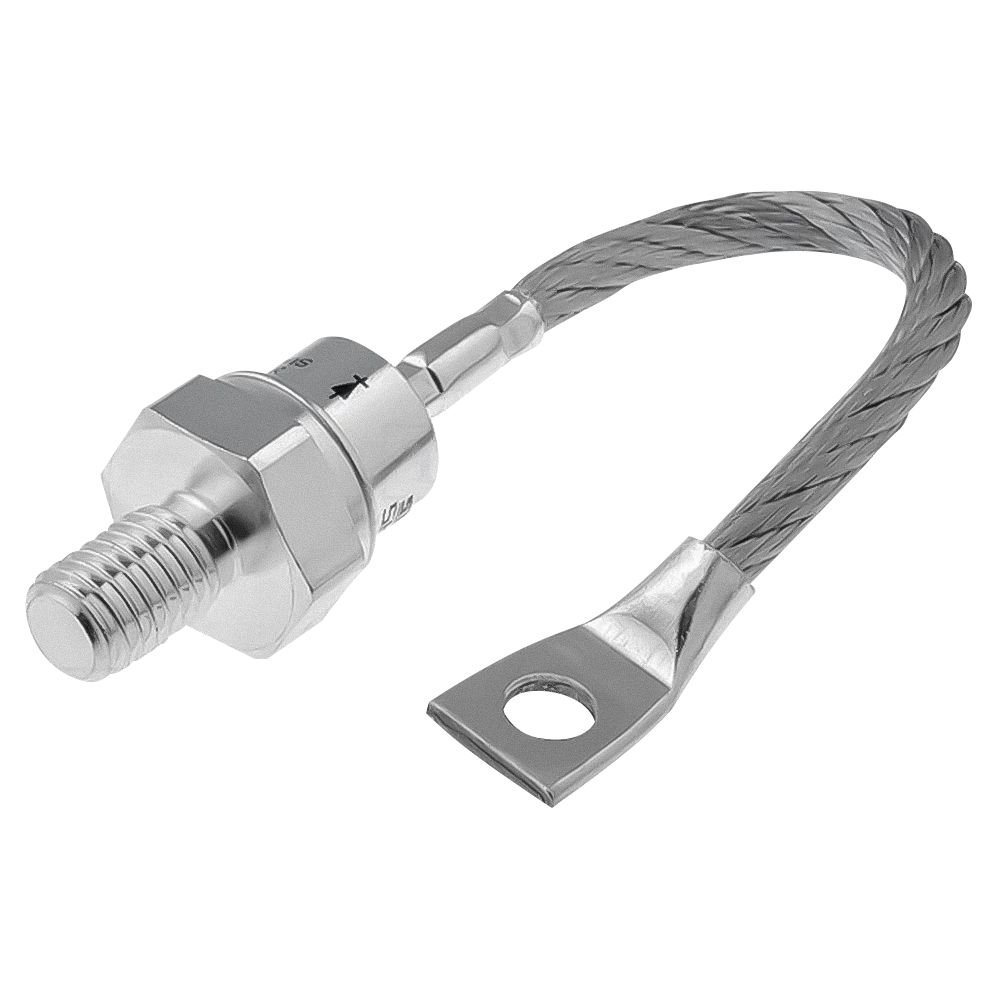

Diodo de Potência com Rosca (Stud)

• Aparência: Corpo metálico cilíndrico com rosca para fixação (M16, M12, entre outras) e um terminal superior para conexão elétrica.
• Características: Projetado para suportar altas correntes e tensões, utilizando a própria base metálica para dissipação de calor. Pode ser encontrado nas versões ânodo no parafuso ou cátodo no parafuso.
• Aplicação: Utilizado em retificadores industriais, pontes retificadoras, máquinas de solda, carregadores de baterias, inversores e equipamentos de potência.

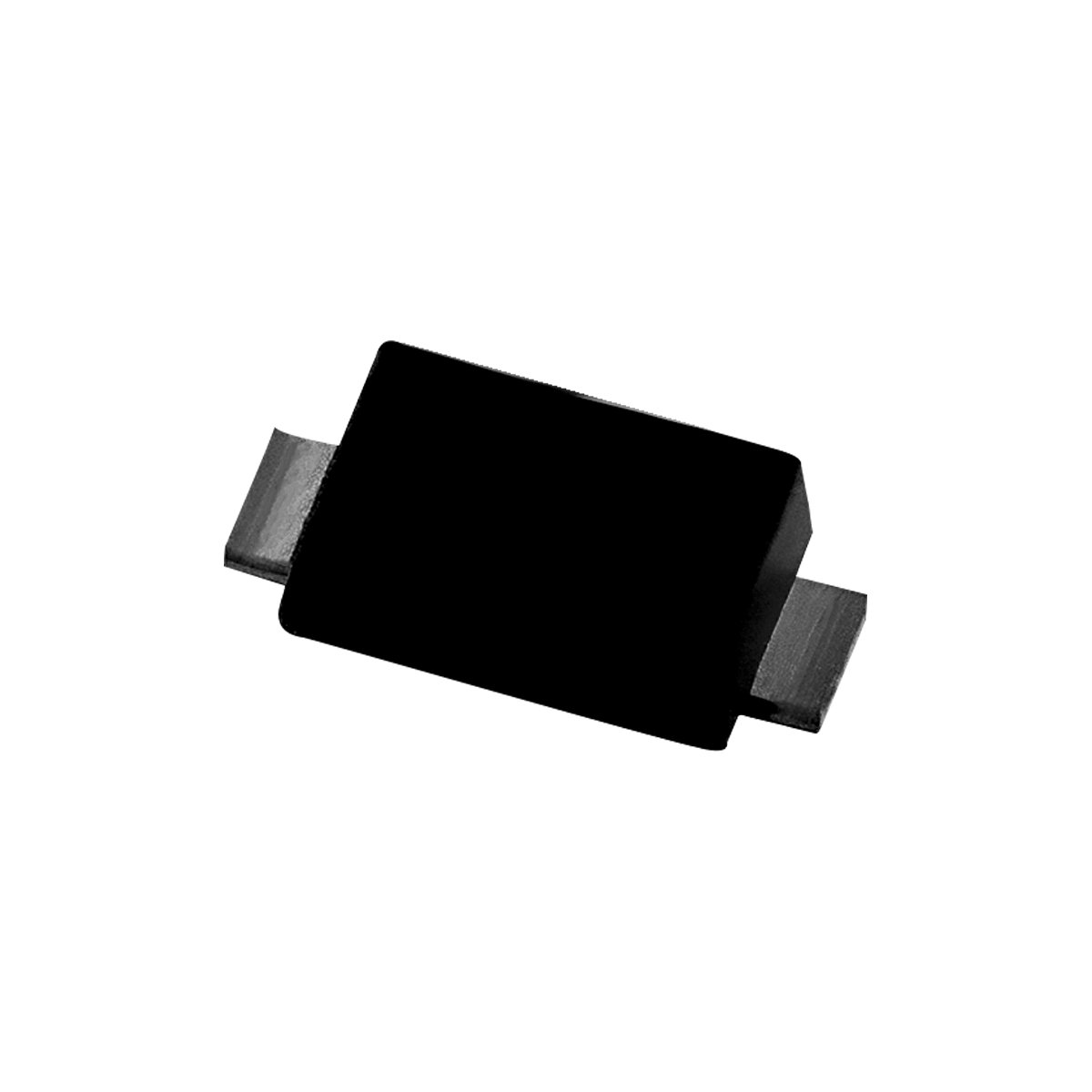

Diodo Supressor (TVS)

• Aparência: Corpo cilíndrico ou SMD, dependendo do encapsulamento, com marcação indicando o código do fabricante e faixa para identificação da polaridade nos modelos unidirecionais.
• Características: Projetado para proteger circuitos contra surtos e picos de tensão, desviando a energia excedente antes que ela danifique os componentes eletrônicos. Disponível em versões unidirecional e bidirecional, com diferentes tensões de atuação e potências.
• Aplicação: Utilizado em fontes de alimentação, equipamentos industriais, linhas de comunicação, automação, telecomunicações e circuitos eletrônicos sujeitos a descargas e transientes elétricos.

Diodo Avalanche SMD

• Aparência: Pequeno corpo retangular em encapsulamento SOD-87, próprio para montagem em superfície (SMD), sem terminais longos.
• Características: Projetado para suportar altas tensões reversas e operar na região de avalanche de forma controlada, protegendo circuitos contra surtos elétricos. Disponível em diferentes tensões, correntes e encapsulamentos SMD.
• Aplicação: Utilizado em fontes chaveadas, placas eletrônicas compactas, equipamentos industriais, telecomunicações e circuitos de proteção contra sobretensão.

Diodo de Sinal (Chaveamento)

• Aparência: Corpo cilíndrico em vidro, geralmente no encapsulamento DO-35, com dois terminais axiais e uma faixa indicando o cátodo.
• Características: Projetado para baixas correntes e comutação rápida, sendo amplamente utilizado em circuitos eletrônicos de controle e processamento de sinais. Disponível em diversos modelos, como BAV20, BAV21 e 1N4148.
• Aplicação: Utilizado em circuitos de chaveamento, lógica digital, proteção de sinais, instrumentação e equipamentos eletrônicos de baixa potência.

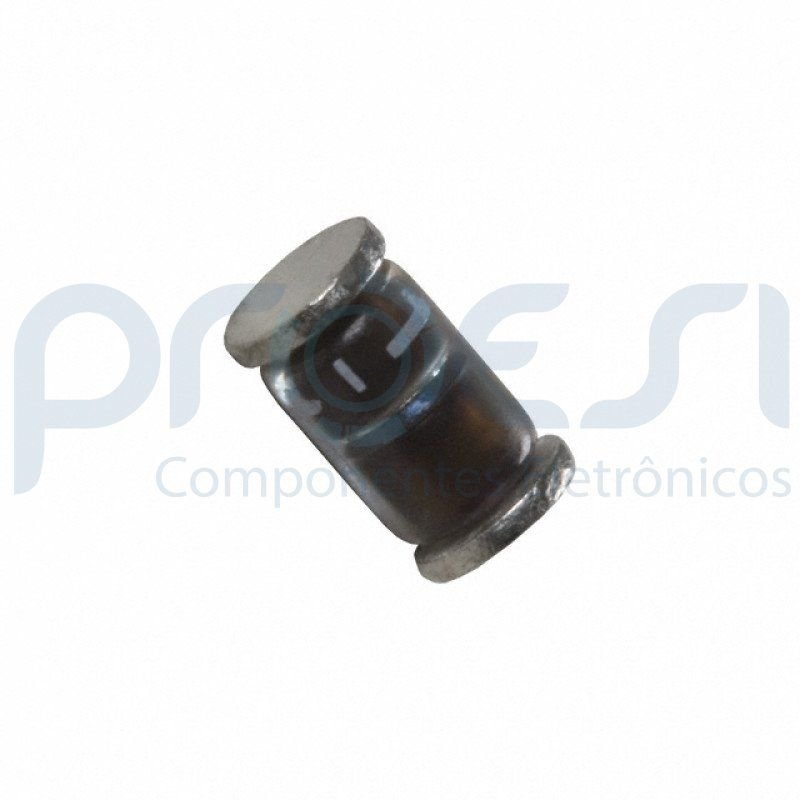

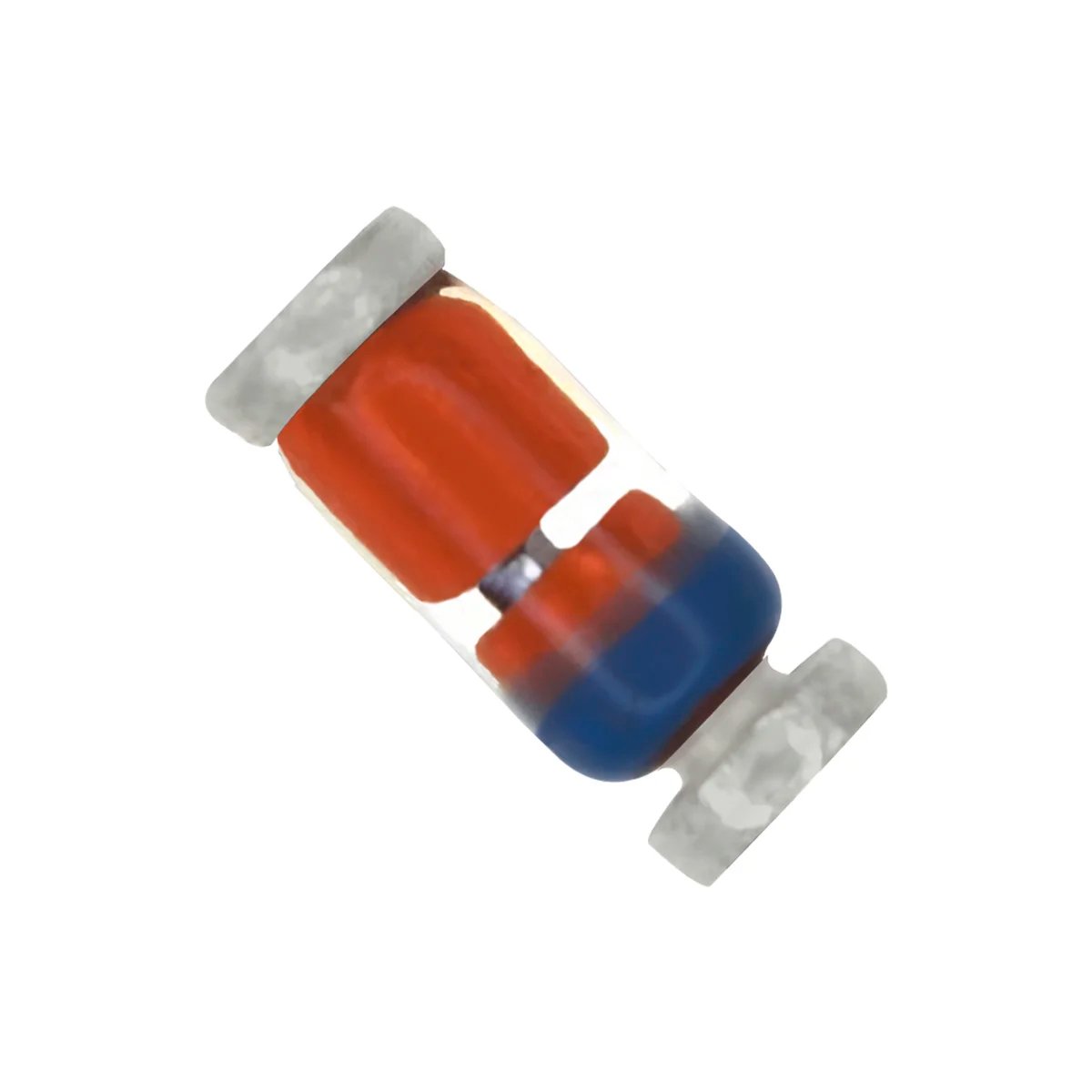

Diodo de Sinal SMD (MiniMELF)

• Aparência: Pequeno corpo cilíndrico em vidro no encapsulamento SOD-80 (MiniMELF), sem terminais longos, próprio para montagem em superfície (SMD).
• Características: Projetado para baixas correntes e comutação rápida, sendo amplamente utilizado em circuitos eletrônicos de controle e processamento de sinais. Disponível em diversos modelos, como BAV102, BAV100, BAV101 e BAV103.
• Aplicação: Utilizado em placas eletrônicas, circuitos de chaveamento, lógica digital, instrumentação, telecomunicações e equipamentos eletrônicos de baixa potência.

Diodo Schottky SMD

• Aparência: Pequeno corpo retangular em encapsulamento SOT-23, com três terminais, próprio para montagem em superfície (SMD).
• Características: Possui baixa queda de tensão direta (VF) e comutação rápida, proporcionando maior eficiência energética em circuitos eletrônicos. Disponível em versões simples, duplas e com diferentes configurações internas.
• Aplicação: Utilizado em fontes chaveadas, conversores DC-DC, proteção de polaridade, circuitos de alimentação, equipamentos portáteis e placas eletrônicas compactas.

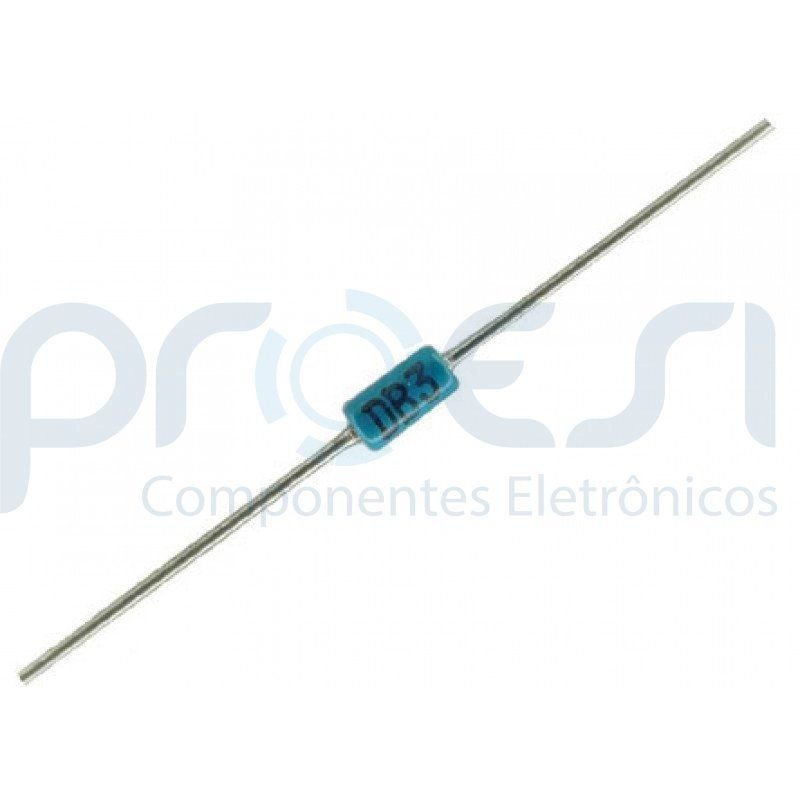

DIAC (Diodo de Disparo)

• Aparência: Corpo cilíndrico em encapsulamento DO-35, com dois terminais axiais. Diferentemente dos diodos convencionais, não possui polaridade, podendo ser instalado em qualquer sentido.
• Características: Dispositivo bidirecional que permanece bloqueado até atingir sua tensão de disparo (aproximadamente 30 V no modelo DB3). Após o disparo, conduz corrente nos dois sentidos.
• Aplicação: Utilizado para o disparo de TRIACs em dimmers de iluminação, controles de velocidade de motores, controles de aquecimento e reatores eletrônicos.
