Relé Temporizador AZ---WFS---P - Retardo, até 30s - Coel

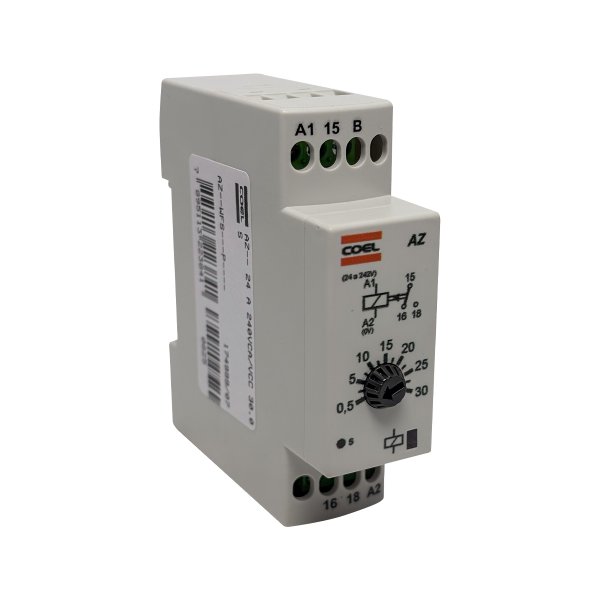

O que é o Relé Temporizador AZ---WFS---P Retardo na Desenergização, até 30s - Coel?

O Relé Temporizador AZ---WFS---P da Coel é um dispositivo eletrônico desenvolvido para aplicações que exigem retardo no desligamento de cargas após a interrupção da alimentação. Esse temporizador é acionado imediatamente quando energizado e, ao ser desenergizado, mantém a saída ativa durante o tempo ajustado, oferecendo controle confiável e seguro em sistemas industriais e automações. Ele opera em tensões de 24 a 240 Vca/Vcc e possui uma saída a relé SPDT, indicada por LED. Sua estrutura foi projetada em caixa padrão disjuntor com fixação em trilho DIN, facilitando a instalação em painéis e quadros de comando.

Ideal para aplicações industriais, o AZ-WFS-P é amplamente utilizado em sistemas de ventilação, comandos de motores, painéis de controle, compressores, geradores, esteiras industriais e partidas de cargas com temporização de desligamento. Seu funcionamento garante que mesmo após o corte da energia, os dispositivos conectados permaneçam ativos pelo tempo necessário, protegendo equipamentos e otimizando processos.

O principal diferencial deste modelo está em sua temporização precisa em segundos, ajustável entre 0,1 e 30 segundos, com escalas bem definidas. Essa característica faz com que ele seja a escolha ideal para comandos rápidos que requerem atraso no desligamento, sem depender de modelos com escalas desnecessárias ou mais complexas. O LED de sinalização permite acompanhamento visual da operação, enquanto o sistema de borne com parafuso facilita a conexão elétrica.

Especificações do Relé

Alimentação: 24 a 240 Vca/Vcc
Modelo: AZ---WFS---P
Função: Retardo na desenergização (Função Z)
Escalas de tempo: 0,1 a 3 / 0,1 a 6 / 0,3 a 15 / 0,5 a 30 segundos
Saída: 1 relé SPDT 5A @ 250Vca (cosφ=1)
Indicação: LED de status (energizado)
Fixação: Trilho DIN 35 mm
Dimensões: 22,5 x 78 x 70 mm (frontal x altura x profundidade)
Tensão de isolação: 1500 Vrms/min
Tempo mínimo de reset: 100 ms
Temperatura de operação: 0 a 50 °C
Grau de proteção: IP51 (frontal) / IP20 (terminais)

Faça o Download do Datasheet

Perguntas frequentes (FAQ)

O que é Retardo na Desenergização?

É uma função em que o relé permanece ativado por um tempo determinado após o corte da alimentação elétrica. Ou seja, mesmo quando o sistema é desligado, continua funcionando por alguns segundos, conforme configurado no temporizador. Isso é útil para garantir finalizações de processos ou evitar desligamentos bruscos.

Ele tem reset manual ou automático?

O reset é automático ao ser reenergizado, com tempo mínimo de 100 ms.

Quantas saídas a relé o produto possui?

Possui 1 saída SPDT com capacidade de 5A em 250 Vca.

O produto possui indicação visual de funcionamento?

Sim, um LED indica quando o instrumento está energizado.

Esse modelo e equivalente ao CTD-1R?

Sim, este modelo é equivalente ao CTD-1R.
