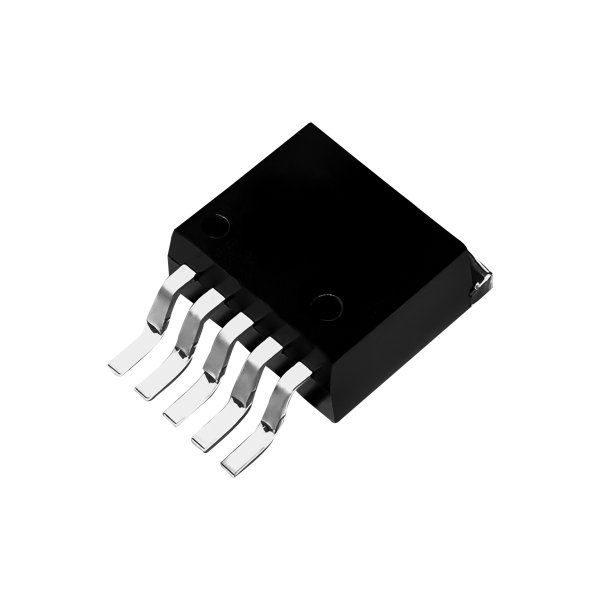

O que é o SMD LM2596S-ADJ - Circuito Integrado TO-263?
O SMD LM2596S-ADJ é um circuito integrado regulador de tensão DC-DC ajustável do tipo step-down (buck converter), projetado para converter energia com estabilidade e eficiência. Com encapsulamento TO-263, é fácil de montar em placas SMD e oferece boa dissipação térmica. Indicado para desenvolvedores e técnicos, é amplamente usado em fontes de alimentação, módulos de controle, automação, sistemas embarcados e projetos com Arduino. Suporta até 3A de corrente, possui faixa ajustável de 1,23V a 37V e conta com proteções contra sobrecorrente e superaquecimento, garantindo segurança, durabilidade e bom desempenho em aplicações eletrônicas modernas.
Especificações do LM2596S-ADJ
Tensão de entrada: até 40V DC
Tensão de saída ajustável: 1,23V a 37V DC
Corrente de saída: até 3A
Tipo de regulação: Step-Down (Buck Converter)
Frequência de comutação: 150 kHz típica
Encapsulamento: TO-263 (SMD)
Eficiência típica: superior a 80%
Proteções: sobrecorrente e sobretemperatura
Temperatura de operação: -40°C a +125°C
Montagem: SMD (montagem em superfície)
Perguntas frequentes (FAQ)
O LM2596S-ADJ é um regulador de tensão linear ou chaveado?
É um regulador de tensão chaveado do tipo step-down (buck converter).
Qual a diferença entre o LM2596S-ADJ e o LM2596-5.0?
O modelo “ADJ” possui saída ajustável, enquanto o “5.0” entrega tensão fixa de 5V.
Qual a corrente máxima suportada por este CI?
Ele suporta até 3A de corrente de saída contínua, dependendo da dissipação térmica.
Pode ser usado em fontes de alimentação para Arduino?
Sim, é amplamente utilizado para alimentar módulos Arduino e outros microcontroladores.
Preciso de dissipador de calor para o LM2596S-ADJ?
Em aplicações de alta corrente, recomenda-se o uso de dissipador ou área de cobre na placa.
